生活中电磁波无处不在，电磁波在传播过程中所造成的能量消耗或泄露称为电磁辐射。sar(specific absorption rate)，称为电磁波吸收比值或比吸收率，表示单位质量人体组织所吸收电磁波的功率(w/kg)。sar值越低，辐射被单位人体组织吸收的能量越少，即无线手持设备辐射越安全。
sar法规在欧美率先强制执行，我国sar标准于2022/12/29正式发布，2024/1/1强制执行gb21288-2022《移动通信终端电磁辐射暴露限值》。
图1 无线手持设备示例
2020年艾为第一代sar sensor aw96103/5在国内率先发布，在手机、平板、pos机、笔电、随身wifi、gps等应用领域大规模稳定量产。艾为sar sensor通过检测人体接近时的感应电容，通知主控人体靠近，主控随后会立即调整天线发射功率，从而降低电磁波辐射。2023年艾为重磅推出第三代自适应可编程sar sensor aw963xx系列，该系列采用自互容一体电容感测技术，内置自适应补偿引擎，具备高感知精度、强环境自适应补偿能力等优势。aw963xx系列内置32bit超低功耗mcu和20kb ram，可灵活编程，为客户高安规可靠性及定制化需求保驾护航。
aw963xx系列覆盖3~10通道sar应用，具备0.52af超高电容检测分辨率(1af = 10-6 pf)，为5g小天线、多天线降sar应用提供高效z6尊龙凯时集团的解决方案。aw963xx系列实现可靠稳定的距离感知，在天线大功率发射、温变等恶劣环境下拥有强抗干扰、高鲁棒性。

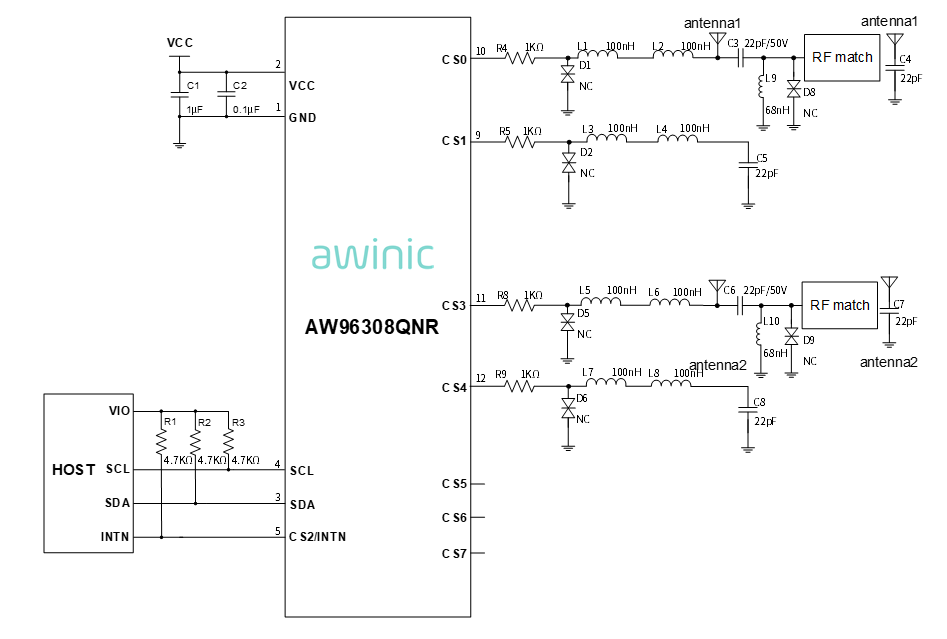

图2 8通道sar sensor aw96308qnr
aw963xx系列产品特性
3~10通道自互容检测，内置温感通道
电容分辨率 0.52af
自适应环境补偿引擎
天线浮地耦合补偿
复合基线跟踪算法
32bit mcu，20kb ram
400khz i2c，12.5mhz i3c
1.2v/1.8v io电平
超低动态功耗 22ua @ active
aw963xx内置自适应补偿算法，复合基线算法等，有效解决sar sensor应用中温度漂移、浮地耦合误触、触发稳定性异常等典型问题。
aw963xx系列产品优势
(1)0.52af高灵敏度，16档量程可调。有效支持远距离检测。
(2)寄生电容补偿支持指令模式、自动校准模式和快速校准模式，匹配不同校准场景需求。
(3)内置自适应环境补偿算法和复合基线算法，实时跟踪环境变化。灵活多样的参数设定，无缝适配常温距离检测、温度循环检测、天线大功率切换检测等应用场景，保障触发状态下数据稳定性。
(4)创新性的浮地耦合补偿算法，降低上下天线浮地耦合误触几率，提升用户体验。
(5)mcu ram架构加持，可实现芯片内置算法客制化，为sar sensor拓展应用场景，提供优质的开发环境。
案例分享
自适应环境补偿
常规电容检测方案，采用1对1温补逻辑。即为检测通道设计一个匹配的参考通道，用于抵消环境变换引起的电容变化，从而提高人体接近远离状态识别成功率。aw963xx专为环境补偿定制内部cs通道，结合双通道环境补偿算法，可根据实际场景，灵活配置内外部环境补偿通道参数。双通道补偿算法处理后的数据波形，更逼近直线，环境补偿效果更佳。

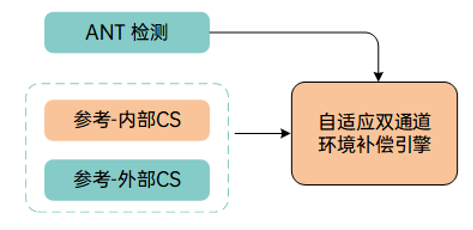

图3 aw963xx自适应环境补偿示意
图4 常规单通道补偿方案数据
图5 aw963xx自适应环境补偿方案数据

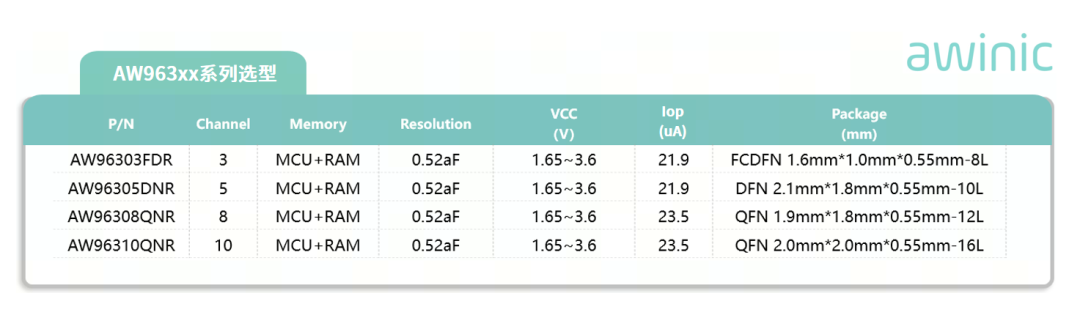

艾为aw963xx系列选型列表
